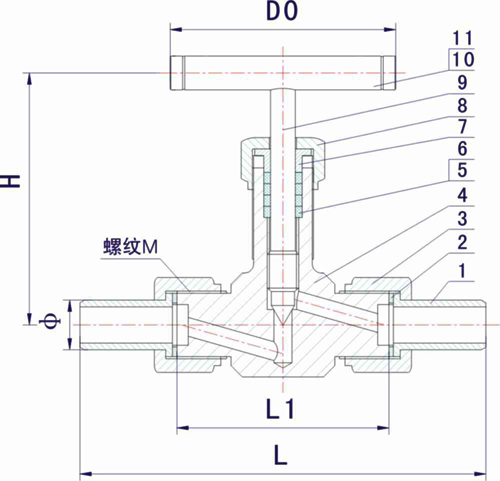

序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
焊接接管 Weld tube |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平垫圈Plain washer |
PTFE RTFE铜(copper) |
|
3 |
连接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
6 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
7 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
手柄 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
内六角螺钉 Hexagon Screw |
20# A105 SS304 SS304L SS316 SS316L |
|
ITEM NO. |
公称通径 DN Nominal bore |
ø |
L1 |
L |
H |
D0 |
|
J23W-160P-1 |
DN6 |
ø14 |
66 |
140 |
84 |
63 |
|
J23W-160P-2 |
DN10 |
ø18 |
78 |
160 |
93 |
78 |
